La représentation des circuits
Fondamental :
Le dessin d'observation est une représentation la plus fidèle possible de la réalité. Il requiert précision, exactitude et objectivité.
Le schéma est une figure simplifiée qui représente des relations entre des objets. Il requiert une certaine capacité d'abstraction.

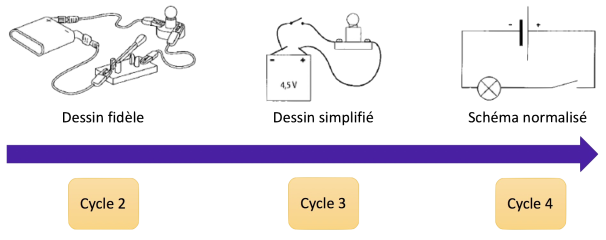

Du cycle 2 au cycle 4, la représentation des circuits électriques évolue du dessin vers le schéma utilisant des symboles normalisés.
Méthode :

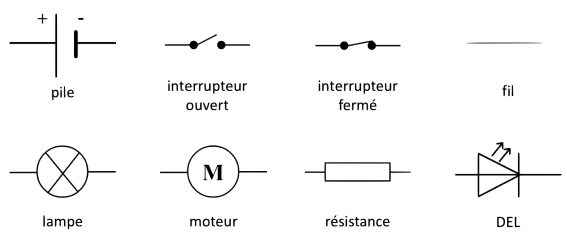

Le schéma d'un circuit électrique se réalise à l'aide de symboles normalisés :
Schématisation des circuits électriques
